    GENESE DU PROJET :

    Des papillons ?  Pourquoi faire ? :

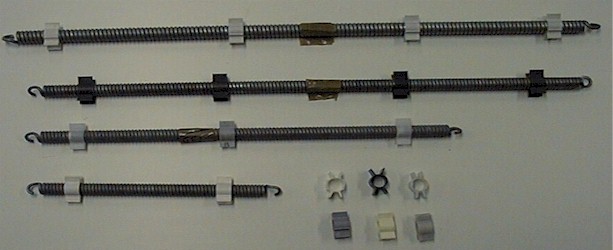

         les papillons servent à positionner les ressorts dans les profilés. Pour l'instant, ils sont montés manuellement.

        Les ressorts de diamétre 22 ou 24  mm, de masse maxi  2,8 kg   existent sous 3 longueurs :

    950 et 850 mm avec 4 papillons  *   650 mm avec 3 papillons   *   375 mm avec 2 papillons

        Objectifs du montage automatisé :

                  - la machine doit pouvoir monter les 3 types de papillons sur les 8 ressorts différents..

                     - la cadence minimale attendue est de 3000 montages journaliers.

                     - le changement de format doit être rapide

 Premiere étape     nous sommes en septembre 99 :

  C'EST LA RECHERCHE DES SOLUTIONS

Elle s'effectue dans une très bonne ambiance.

Déja, les différents axes de recherche se précisent :

              - le magasin de ressort

                    - le principe d'assemblage

                    - le magasin de papillons

                     - le positionnement des papillons

Quelques solutions mécaniques semblent se dégager :

    - utilisation d'un bol vibrant pour le magasin des papillons

      - chargeur mécanique pour les ressorts ?
