Voici nous commençons l'assemblage des différents postes.

     Non sans mal !!!!!!!

LE POSTE D'ENTRAINEMENT et DE MESURE :

   RECETTE CATALANE :

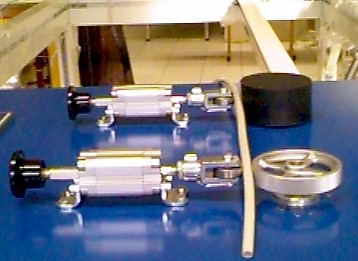

a) Monter 2 vérins simplet effet,

à tige tranversante et carrée,

en guise de système presseur sur la gaine.

(Ils ne sont pas alimentés !!!)

(usinage zéro - fiabilité maxi)

    b) Ajouter un roulement monté sur la chape du vérin

    c) Visser un  joli bouton  sur l'autre extrémité de la tige

    d) Visser le plot élastique sur le nez du motoréducteur frein

    e) Mettre en place la roue codeuse.

    f) Clipser l'afficheur Magelis. Fixer le bouton d'arrêt d'urgence et le bouton Réarm.

BRAVO ! Vous avez monté les postes   d'entrainement,  et  de mesure !

          Sur le dessus de la machine, seuls, le plot élastique vissé sur

         l'arbre du moteur,  et la roue de mesure du codeur   apparaissent.

LE POSTE DE COUPE :

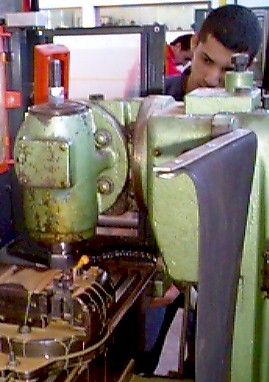

      USINAGE DU PORTE LAME

Cette pièce est longue à réaliser.

      L'usineur est sérieux !

Deux vis sans tête tiendront la lame.

Une fois fini, le porte lame sera fixé

sur le vérin FESTO DPZ   d25-c25

             ça va saigner !!

La lame :  la derniére pièce à usiner , le mois prochain

   LA  TRAPPE D'EVACUATION :

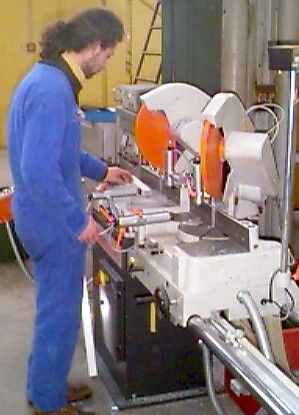

Réalisée en profilé , elle est  tronçonnée sur la scie Alu,

Deux axes d'articulations de vérins,

en guise de charniére,

La trappe est envoyée  au laquage :

"couleur  rouge"  pour toutes

   les piéces en mouvement.

Pendant ce temps, la liste du matériel électrique (armoire, alim, préventa,...)est dressée ; les devis sont de retour ;

les commandes  partent..... comme nous !

C'est tout pour ce mois-ci  !   les vacances  enfin  !
