Et si l'on faisait un peu d'électricité !!!!

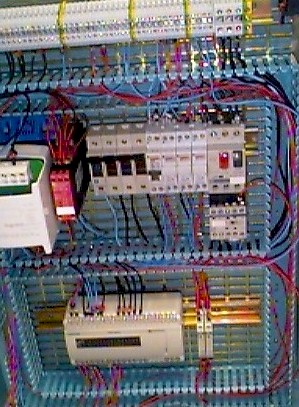

LA PLATINE ELECTRIQUE
Mise en place des composants électriques
* Automate nano de Schneider à sorties électroniques
===> 2 millions de coupe par an : ça fatigue
* Relais électronique, contacteur moteur, protection électrique,
module Préventa de sécurité, borniers en haut (tout ce passe en l'air)
* Le plus encombrant comme toujours, c'est l'alimentation
===> Normal, c'est LEGRAND
* Début du cablage électrique (Enfin !!!)

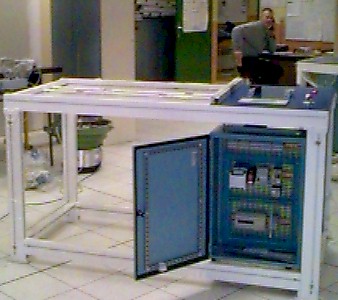

1° vue d'ensemble
* assemblage du chassis en profilé alu
* montage des éléments
* le pupitre est laqué
* il manque le magasin d'entrée

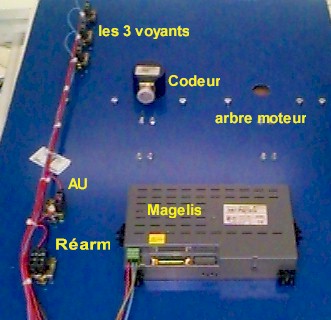

La face cachée du pupitre
* cablâge des 3 voyants et des boutons
* mise en place de la magelis
* mise en place du codeur

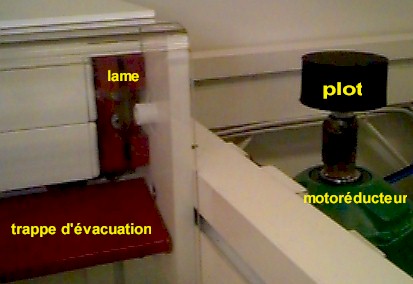

LE POSTE DE COUPE
* mise en place du porte lame
* mise en place de la trappe articulée
* Ne mettez pas les doigts sous la lame !!!
20 mars 2000 : une date très importante à retenir
La première gaine est coupée ! Manuellement ! C'est vrai ! Mais tout de même !
( accessoirement, c'est aussi le 1° jour du printemps)
la suite du projet au mois d' AVRIL 2000
