Le chariot transversal est assemblé :

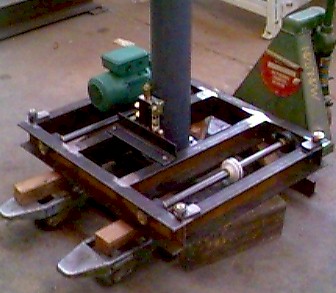

Vue d'ensemble!
dernière pièce usinée "support du vérin" !
Elle est soudée sur le chariot transversal.

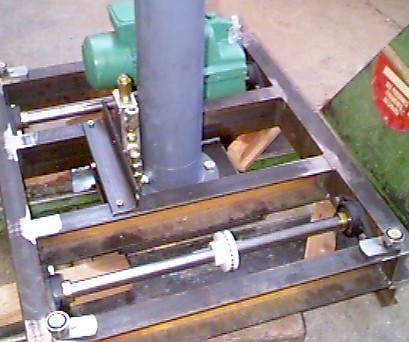

Le vérin Hydraulique Double effet Téléscopique est monté !
Le distributeur double effet est fixé sur une pièce usinée.

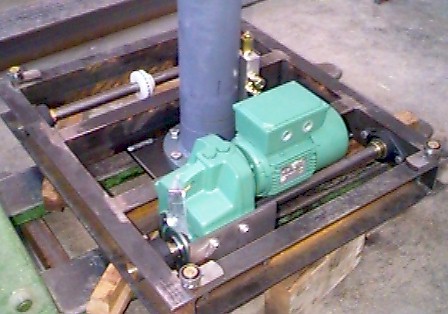

Mise en place du moteur réducteur frein
de son axe moteur et des galets
LE CODEUR HIGHT TECH :
de fabrication maison
Prendre un rond en PE
ajouter des inserts en acier,
prendre un capteur inductif
et un automate qui compte les impulsions.
Monter le tout sur l'axe fou
(si patinage de l'axe moteur, le chariot reste immobile)
L'arbre moteur
Paliers polyamide
roulements traités anti corrosion
Motoréducteur frein à arbre creux
galets bombés usinés sur CN au lycée
D'autres galets montés sur excentrique assureront le guidage du chariot.
Ils apparaissent aux 4 angles supérieurs du chariot
Premier accident du travail !
En
déplaçant le groupe hydraulique, celui nous a échappé.
Il est tombé sur un orteil d'un jeune étudiant dynamique et costaud
bilan : 3 points de suture, OUF !!! Plus de peur que de mal;
R.D.V dans 3 semaines au mois d'AVRIL même adresse !
N'oubliez pas vos chaussures de sécurité !!!! A bientôt !
