    Le travail des 3 premières semaines du mois de  MARS,

     s'est concentré sur la partie "Evacuation du câble coupé" :

    a) Réception du chassis,

    b) montage du tunnel de déroulement du câble,

    La 1° partie en alu laqué bleu (le câble chaud ne doit pas faire fondre le Polycarbonate)

    La 2° partie du tunnel en polycarbonate pour assurer un contrôle visuel du déroulement.

    c) montage de la trappe de couleur rouge sur 2 articulations de vérins,

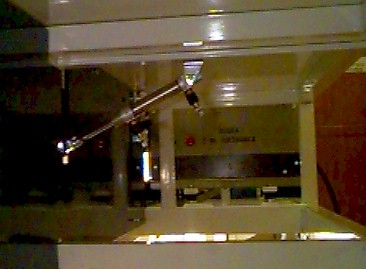

    d) montage du vérin pneumatique qui ouvre la trappe,(voir photo ci-dessous)

    e) usinage du guide câble en PE 1000  (le matériau des guides chaînes)(en blanc)

    f) habillage de la partie supérieure et inférieure

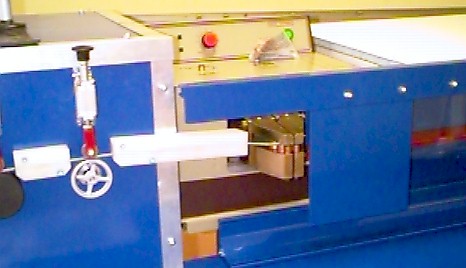

ci-contre  : VERIN POUR L'OUVERTURE DES MACHOIRES

Ce vérin assure l'ouverture des machoires de coupe

ci-dessous : le vérin qui assure le basculement de la trappe rouge

    du câble sectionnée :

Voilà, la partie mécanique est finie !!!!

    c'est 90% du travail !!!

    Maintenant, il faut passer au dessert : la partie électrique !

    3 sorties, un contacteur, 2 vérins, .....
