avril - les papillons

Les projets 2002

*****

Les 4 machines 2000

        Le remontage des différents postes permet  de valider :

        * le magasin de ressort avec son système de pas à pas

        * le poste de mise en position  des papillons

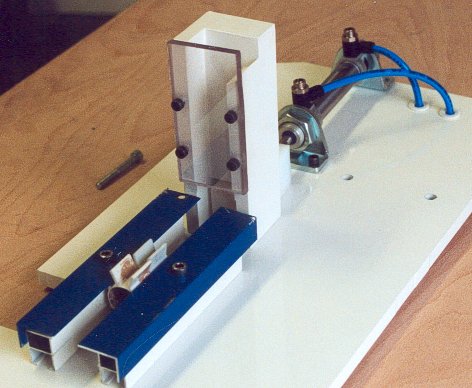

    SORTIE DU BOL VIBRANT

    A la sortie du rail vibrant, les papillons sont couchés.

    Ils tombent par gravité dans  la colonne verticale.

    Le papillon inférieur est poussé en position verticale

    dans la goulotte par le vérin de course 50 mm.

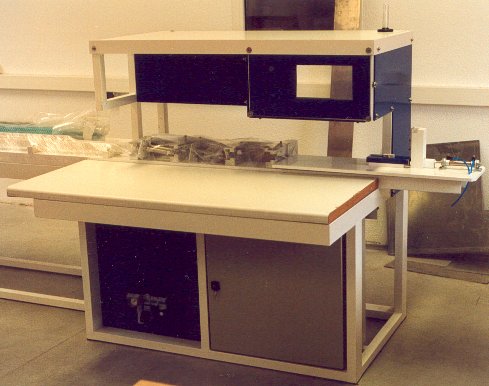

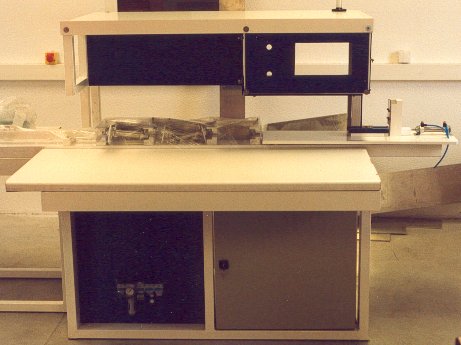

        L'ASSEMBLAGE sur le CHASSIS

            Sur le haut, le pupître, les boutons,

            Sur la droite, l'arrivée des papillons

            Sur la gauche, l'arrivée du ressort poussé

            Au dessous, l'ensemble de traitement d'air est fixé.

            Au dessus, l'ilot de distributeurs sera positionné.

            Sur la droite, l'armoire électrique est placée.

            Tout se met en place, petit à petit,.........

            Nous sommes à deux mois de l'examen final (AIE !!)

      La pression monte !!

à suivre au mois de mai
