Après des vacances  bien méritées,

  il faut  se remettre au travail.

   Ici aussi le Père Noël est passé    !!!!!

    Nous avons trouvé dans nos bottes :

        * le bol vibrant,

        * le vérin FESTO de course 1100 mm, diamètre 63 mm pour l'emmanchement

         *   ses petits fréres de D20mm c 80mm

        * tous les bruts acier, alu,  PE 1000, .....

*- *-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*--*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*

    Alors, trève de discours,            tous à vos machines .......

     tournage, fraisage,  perçage et taraudage (les 2 mamelles de la mécanique) .........

     Le travail est réparti en fonction des postes.

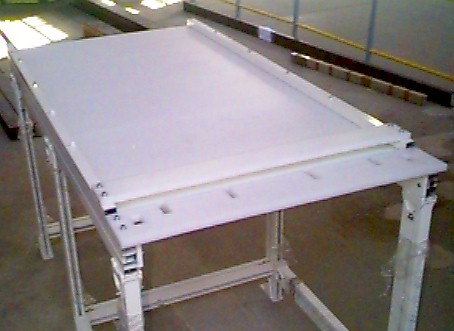

       le magasin des ressorts.

                      de la  SOLIDE  Conception !!!!!!!

     C'est un plan incliné sur lequel les ressorts seront déposés       manuellement.

    un système mécanique libérera les ressorts un par un.

    Un vérin pneumatique assurera la rotation l'arbre et de ses 4 cames.

   Ces quatre cames soulévent le ressort à travers des rainures.

  le ressort libéré roulera et  tombera alors dans une goulotte en PE 1000.

  Il sera alors  prêt pour être pousser dans les quatre postes à papillons.

Les machines outils ne sont pas au repos pour autant !!! :

    Usinage des plaques supports de paliers, des rainures de clavette sur l'arbre,....

    Le profil des  cames a été défini et optimisé sous  Autocad 14.

    Sortie au format  DXF, il a été transféré sur la commande numérique.

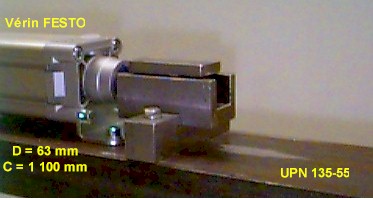

    le vérin qui pousse les ressorts. Diamétre 63 mm course 1100 mm

  Il est monté sur un profil acier  en forme de U qui fait office de chassis poutre.

  Il déplacera le ressort tombé dans la goulotte en PE 1000 (en cours d'usinage)

  Une pièce en acier est vissée sur le nez du vérin. Impossibilité   pour elle de tourner !!!!!

    le prototype d'un poste de papillons

  Avant de réaliser les 4 postes de mises en position, un prototype est usiné et laqué.

  Le poussoir de forme rectangulaire esr rélisé en polyamide.

  Il s'agit de valider la cotation des surfaces fonctionnelles compte tenu des différents types de papillons

le vérin d20 course 80 mm pousse

le papillon dans l'alignement du ressort.

PERFECTO  !!!!!  ça fonctionne !!!!

Il  faut  maintenant de  réaliser les quatre exemplaires rajouter   des chanfreins d'entrée ....

A vos fraiseuses !!!!

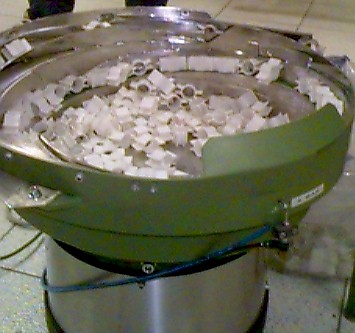

    Voici le bol vibrant en fonctionnement

Dés  réception nous l'avons testé ,

  Fabuleux ça marche !!!!!

  à suivre ....février 2000
