        Avec la réception du chassis, la machine prend du volume :

VUE ISOMETRIQUE

Toutes les pièces mécaniques étant usinées,

le travail devient un jeu de leggo.

Toutes les pièces doivent s'assembler sans difficulté,

cela grâce à :

la cotation    G érée  P ar S atellite

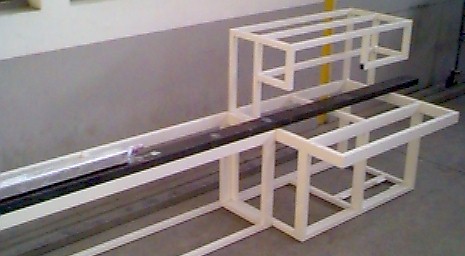

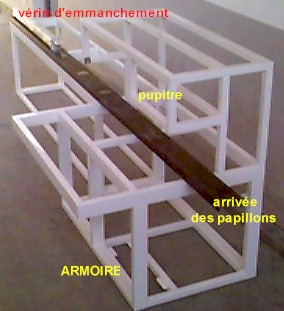

        Le châssis est en deux parties

            Un parallélépipède pour soutenir le vérin et la goulotte du ressort

            une autre pour recevoir et positionner les papillons,

            l'afficheur Magelis sera monté en façade (ergonomie oblige)

Tout ceci est bien dénudé, mais au mois d'avril, on s'habille et on ne se découvre pas d'un fil ! Même à PERPIGNAN !

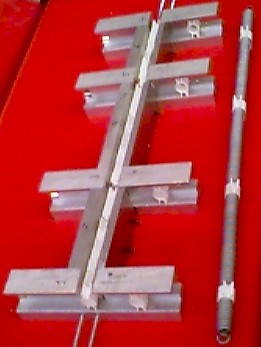

mise en place des papillons :

      Les derniers usinages étant finis,

voici le premier assemblage des 4 postes.

    Les papillons arrivent par le haut de la photo,

à travers une rainure calibrée.

Les vérins les déplaceront perpendiculairement

pour les positionner dans l'alignement du ressort
