RENTREE JANVIER 2000 :

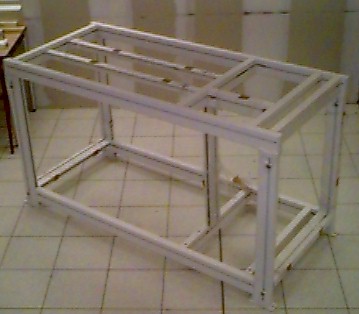

         Au pied du sapin, nous avons trouvé le chassis en pièces détachées

Aprés reflexion,  le puzzle a été reconstitué.    Là  aussi,     pas de  buggs de l'an 2000  !!!!!

    Voilà du 3D  et   il n'est pas virtuel celui là !!!!!.

                      Il a été conçu

  sans Difficulté, ni  Maladresse, ni Tergiversation

       L = 1700 mm ,  l = 800 mm     h = 900 mm

Habillons-le avec l'armoire électrique montée sur plots anti-vibratoires (Freudenberg).

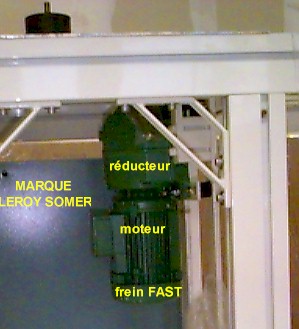

    fixation du moteur sur plots élastiques

     Le moteur est en position verticale position verticale

    détermination de la position des plots en fonction des points de fixation

vue de dessus

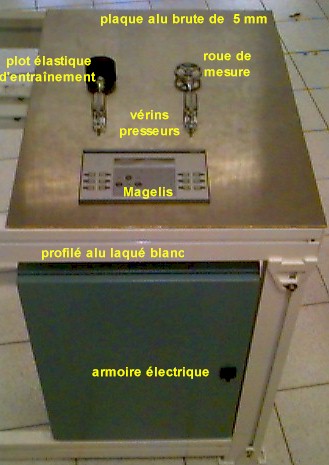

du pupitre avec afficheur

        Un plot élastique vissé à l'extrémité de l'arbre du  motoréducteur frein  entrainera la gaine.

        Le codeur est fixe sous la plaque alu.

       Sa  roue de mesure apparait sur le pupitre

Des vérins "simple effet" et non alimentés assurent contact de la gaine sur le plot et le codeur !!!!

Un peu de laquage bleu

La suite du projet "gaine",   le poste de coupe, le magasin de sortie, ....

  ON COMPTE SUR VOUS !!!!           la suite du projet   " gaine "   ---->février
